Как сметчику считать объемы работ по чертежам: пошаговый алгоритм для начинающих
Смета начинается не с выбора расценки. Она начинается с вопроса: какой объем работ нужно посчитать и откуда этот объем взялся?
Именно здесь чаще всего ошибаются начинающие сметчики. Можно знать сметную программу, понимать структуру локальной сметы и уверенно искать расценки, но если неправильно прочитать чертеж или без проверки перенести данные из ведомости объемов работ, итоговая стоимость будет неверной.
На практике сметчик постоянно работает с проектной документацией: планами, разрезами, спецификациями, ведомостями объемов работ, пояснительными записками, дефектными ведомостями, схемами инженерных сетей. И чем лучше специалист понимает проект, тем увереннее он составляет смету, задает вопросы проектировщикам и может объяснить, откуда взялся каждый объем.
В этой статье разберем, как сметчику считать объемы работ по чертежам, какие документы нужны для расчета, почему нельзя полагаться только на геометрию и какие ошибки чаще всего допускают начинающие специалисты.
Почему сметчику важно уметь читать чертежи
У начинающего специалиста может быть ощущение, что основная работа сметчика — подобрать расценку и внести ее в сметную программу. Но до расценки еще нужно дойти.
Сначала нужно понять:
- что именно предусмотрено проектом;
- какой объем работ нужно учесть;
- какие материалы и конструкции применяются;
- какие разделы проекта связаны между собой;
- какие данные можно взять из ВОР;
- какие объемы нужно проверить по чертежам, спецификациям и ведомостям.
Если объем определен неверно, дальнейшая работа уже не спасает смету. Можно выбрать правильную расценку, применить нужные индексы и аккуратно оформить документ, но ошибка в исходном объеме все равно приведет к неверной стоимости.
При этом важно понимать границу ответственности.
Сметчик может определить расчетный объем по чертежам и спецификациям, но не должен самостоятельно менять проектные решения или додумывать недостающие данные. Все спорные места нужно фиксировать и передавать проектировщику, ГИПу или заказчику на уточнение.
То есть сметчик не заменяет проектировщика. Его задача — корректно прочитать документацию, определить объемы для сметы, выявить противоречия и вовремя задать вопросы.
Что такое объемы работ простыми словами
Объем работ — это количественное выражение того, что нужно выполнить на объекте.
Например:
- площадь штукатурки стен — в квадратных метрах;
- объем бетона — в кубических метрах;
- длина трубопровода — в метрах;
- количество дверных блоков — в штуках;
- масса металлоконструкций — в тоннах;
- количество оборудования — в комплектах или единицах.
Для сметчика объем — основа расчета. Упрощенно стоимость позиции можно представить как объем, умноженный на стоимость единицы работы.
Но в реальной смете итог зависит не только от этой простой формулы. Влияют метод расчета, нормативная база, индексы, коэффициенты, условия производства работ, состав работ по норме, накладные расходы, сметная прибыль и другие элементы. Поэтому объем — это не вся смета, но это ее фундамент.
Ошибка в объеме почти всегда приводит к ошибке в стоимости.
Какие документы нужны сметчику для подсчета объемов
Перед тем как считать объемы, нужно собрать исходные данные. Нельзя открыть один чертеж и сразу начинать считать все подряд. Сначала нужно понять состав документации и определить, где находятся нужные сведения.
В зависимости от объекта сметчику могут понадобиться:
- пояснительная записка;
- архитектурные решения;
- конструктивные решения;
- инженерные разделы;
- спецификации;
- ведомость объемов работ;
- ведомость отделки помещений;
- дефектная ведомость;
- техническое задание;
- обмерные планы;
- схемы инженерных сетей;
- чертежи узлов и деталей;
- проект организации строительства.
ВОР помогает сметчику, но не заменяет умение читать проект. Ведомость объемов работ может содержать ошибки, быть неполной или относиться к другой версии чертежей. Поэтому сметчик должен уметь не только брать объем из ведомости, но и понимать, как его проверить.
С каких разделов проекта начинать
Порядок работы зависит от задачи, но начинающему сметчику важно понимать назначение основных разделов.
Чаще всего в работе встречаются:
- АР — архитектурные решения: планы, фасады, разрезы, экспликации, ведомости отделки, проемы, помещения, конструктивная и отделочная логика здания;
- КР — конструктивные решения: фундаменты, стены, перекрытия, колонны, балки, лестницы, армирование, бетон, металлоконструкции;
- ОВ — отопление и вентиляция: трубопроводы, воздуховоды, оборудование, отопительные приборы, вентиляционные установки;
- ВК — водоснабжение и канализация: трубопроводы, арматура, санитарные приборы, оборудование;
- ЭОМ или ЭО — электрооборудование и освещение: кабели, светильники, щиты, трассы, оборудование;
- СС — сети связи: кабельные линии, оборудование, слаботочные системы;
- АПС и СОУЭ: пожарная сигнализация и система оповещения;
- ПОС — проект организации строительства: условия выполнения работ, строительная площадка, временные решения, организационные мероприятия.
Сначала нужно понять общую структуру проекта, а уже потом переходить к конкретным расчетам. Главная задача первого этапа — не посчитать все сразу, а определить, где искать исходные данные для каждого вида работ.

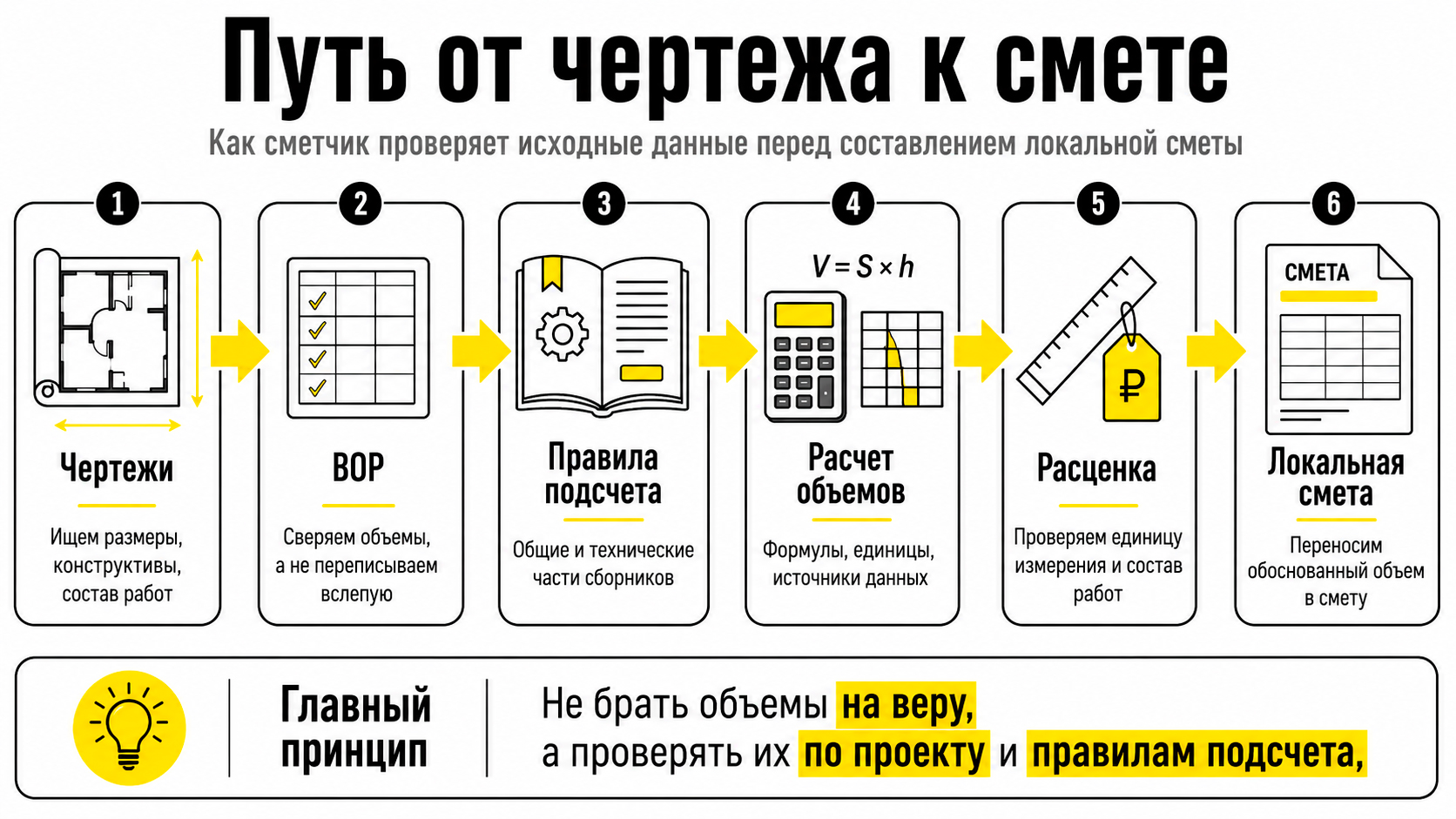

Пошаговый алгоритм подсчета объемов работ по чертежам
Ниже — базовый порядок действий, которым может пользоваться начинающий сметчик.
Шаг 1. Проверьте актуальность чертежей
Перед расчетом нужно убедиться, что вы работаете с последней версией документации.
В сметной практике часто бывает так: у сметчика на руках один комплект чертежей, у проектировщика уже другой, а ВОР составлена по третьей версии. В результате объемы не совпадают, и вопросы появляются уже при проверке сметы.
Что нужно сделать:
- проверить дату и номер версии чертежей;
- уточнить, были ли последние изменения;
- убедиться, что ВОР и чертежи относятся к одной версии проекта;
- не использовать старые файлы из переписки без подтверждения актуальности;
- при сомнениях запросить актуальный комплект у заказчика, проектировщика или ГИПа.
Это особенно важно, если проект корректировался, проходил согласования или смета составляется после нескольких раундов изменений.
Шаг 2. Определите состав работ
Не стоит сразу начинать с арифметики. Сначала нужно понять, какие работы вообще предусмотрены проектом.
Например, по архитектурному разделу это могут быть:
- кладка перегородок;
- штукатурка стен;
- устройство полов;
- отделка потолков;
- установка дверей;
- заполнение оконных проемов;
- облицовка;
- окраска;
- устройство плинтусов.
По конструктивному разделу:
- разработка грунта;
- устройство фундаментов;
- бетонирование;
- армирование;
- монтаж конструкций;
- гидроизоляция;
- обратная засыпка.
По инженерным разделам:
- прокладка трубопроводов;
- монтаж кабельных линий;
- установка оборудования;
- монтаж воздуховодов;
- установка арматуры, приборов, щитов, светильников.
Когда состав работ понятен, сметчик может определить, какие объемы нужно искать и в каких единицах они будут измеряться.
Шаг 3. Найдите источник объема
Для каждого вида работ нужно понять, откуда берется объем.
Например:
- площадь стен — из планов, разрезов, высот помещений и экспликаций;
- объем бетона — из размеров конструкций и спецификаций;
- длина труб — из схем и планов инженерных сетей;
- количество оборудования — из спецификаций;
- площадь кровли — из планов кровли и узлов;
- отделка помещений — из ведомости отделки и планов.
Хорошая привычка — фиксировать источник каждого объема: лист чертежа, номер помещения, спецификацию, таблицу или ведомость. Это поможет быстро объяснить расчет и найти ошибку, если появятся вопросы.
Плохой расчет выглядит так: «объем взят из проекта».
Хороший расчет выглядит так: «площадь рассчитана по листу АР-5, помещения 101–106, высота 3 м, проемы учтены по ведомости заполнения проемов».
Шаг 4. Проверьте единицу измерения
Одна из частых ошибок начинающих сметчиков — посчитать объем в одной единице, а расценку применить в другой.
Например:
- в проекте указана длина в метрах, а расценка применяется на 100 м;
- материал указан в штуках, а работа считается в квадратных метрах;
- толщина дана в миллиметрах, а объем нужно получить в кубических метрах;
- площадь указана без учета проемов, а для сметы нужно понять, должны ли они вычитаться;
- масса дана на один элемент, а в смете нужно учесть общий вес всех элементов.
Перед переносом объема в смету нужно проверить, в какой единице измерения применяется выбранная расценка. Иногда объем нужно пересчитать.
Шаг 5. Проверьте правила исчисления объемов
Объемы работ в смете считают не только по геометрии чертежа. Для каждого вида работ нужно проверять правила исчисления объемов в технической или общей части соответствующего сборника сметных нормативов.
Именно там обычно указано, как учитывать проемы, толщину конструкций, откосы, примыкания, вспомогательные операции и другие особенности подсчета.
Поэтому перед переносом объема в смету сметчик должен проверить три вещи:
- что показано в проекте;
- в какой единице измерения применяется расценка;
- какие правила подсчета установлены для выбранного сборника.
Это принципиальный момент. Иногда начинающий специалист считает объем «по геометрии», но не смотрит техническую часть сборника. В результате объем может быть формально посчитан правильно, но для сметы применен неверно.
Также важно смотреть состав работ по расценке. Некоторые операции уже могут быть учтены нормой, и если добавить их отдельной позицией, получится задвоение.
Шаг 6. Аккуратно работайте с PDF и DWG
Если чертеж открыт на экране, это еще не значит, что по нему можно сразу измерять.
При работе с PDF нельзя слепо полагаться на инструмент измерения. Файл мог быть выгружен, отсканирован или масштабирован с искажением. Поэтому размеры лучше брать по размерным линиям, отметкам, спецификациям и ведомостям. Измерения в PDF допустимы только после проверки масштаба.
С DWG тоже нужно быть внимательным. Перед измерениями нужно проверить:
- единицы модели;
- масштаб;
- актуальность файла;
- соответствие DWG официально выпущенным чертежам;
- наличие внешних ссылок и подложек, если они влияют на чтение чертежа.
При расхождениях ориентироваться нужно не на «померил линейкой на экране», а на официальные размеры, спецификации и утвержденную документацию.
Шаг 7. Выполните расчет
На этом этапе выполняется сам подсчет.
Для простых видов работ используются базовые формулы:
- площадь = длина × высота;
- объем = длина × ширина × высота;
- длина = сумма участков;
- количество = число элементов по спецификации;
- масса = количество × масса одного элемента.
Но сметчик не просто считает геометрию. Он должен понимать строительную и сметную логику: что включается в объем, что исключается, что уже учтено расценкой, а что нужно посчитать отдельно.
Например, при подсчете отделки стен важно проверить:
- все ли стены отделываются;
- одинаковая ли отделка в помещениях;
- нужно ли вычитать проемы;
- как учитывать откосы;
- нет ли участков с облицовкой вместо штукатурки или окраски;
- совпадает ли расчет с ведомостью отделки.
Шаг 8. Сверьте расчет с ВОР
Если ведомость объемов работ уже есть, ее нельзя просто переписать в смету без проверки. Но и полностью игнорировать ВОР тоже неправильно.
Лучше действовать так:
- взять объем из ВОР;
- найти его источник в проекте;
- проверить единицу измерения;
- проверить правила исчисления объемов;
- сравнить с чертежом или спецификацией;
- зафиксировать расхождения;
- передать спорные вопросы проектировщику, ГИПу или заказчику.
Если объем в ВОР и на чертеже не совпадает, не стоит молча выбирать удобный вариант. Нужно понять причину: ошибка в ведомости, старая версия чертежа, изменение проектного решения или неправильное прочтение документации.
Шаг 9. Проверьте результат здравым смыслом
После арифметики нужна логическая проверка.
Сметчик должен задать себе вопросы:
- не получился ли объем явно завышенным;
- не пропущен ли отдельный участок работ;
- не учтена ли одна и та же работа дважды;
- совпадает ли сумма помещений с общей площадью;
- не противоречит ли расчет спецификации;
- можно ли объяснить, откуда взялась итоговая цифра.
Это особенно важно для новичков. Ошибка может быть не в формуле, а в том, что специалист неправильно понял чертеж, применил не ту единицу измерения или не посмотрел техническую часть сборника.
Мини-пример: как посчитать площадь штукатурки стен
Рассмотрим простой учебный пример. Допустим, нужно определить площадь штукатурки стен в помещении.
Исходные данные:
- длина помещения — 6 м;
- ширина — 4 м;
- высота стен — 3 м;
- один дверной проем — 2 м²;
- одно оконное отверстие — 3 м².
Сначала считаем периметр помещения:
6 + 4 + 6 + 4 = 20 м
Затем считаем площадь стен без вычета проемов:
20 × 3 = 60 м²
Для учебного примера примем, что проемы нужно вычесть:
60 − 2 − 3 = 55 м²
Итоговый расчетный объем штукатурки стен — 55 м².
Но в реальной смете на этом расчет не заканчивается. Нужно проверить правила исчисления объемов в технической или общей части соответствующего сборника, а также состав работ по выбранной расценке.
Кроме того, нужно уточнить:
- все ли стены штукатурятся;
- одинаковая ли отделка предусмотрена во всем помещении;
- учитываются ли откосы отдельно;
- есть ли участки с облицовкой, панелями или другим видом отделки;
- совпадает ли расчет с ведомостью отделки;
- не изменилась ли высота помещения в других частях проекта.
Поэтому пример показывает только принцип расчета, а не универсальное правило для всех сметных ситуаций.
Чем отличается подсчет объемов для ремонта
Для нового строительства сметчик чаще работает с проектной и рабочей документацией: чертежами, спецификациями, ВОР, разделами АР, КР, ОВ, ВК, ЭОМ и другими материалами.
При ремонте ситуация часто другая. Полного проекта может не быть, а исходными данными становятся:
- дефектная ведомость;
- обмерные планы;
- акт обследования;
- техническое задание;
- фотофиксация;
- ведомость помещений;
- пояснения заказчика;
- результаты осмотра объекта.
В ремонте особенно важно фиксировать, откуда взяты объемы. Нужно понимать, кто выполнил обмеры, какие помещения обследованы, какие дефекты подтверждены, какие работы согласованы заказчиком, а какие требуют уточнения.
Если данных недостаточно, сметчик не должен додумывать объемы. Правильнее оформить вопросы и запросить недостающую информацию.
Что делать, если ВОР нет
Такая ситуация встречается часто, особенно при ремонтах, небольших объектах или неполной исходной документации.
Если ВОР не предоставлена, сметчик может подготовить расчетную ведомость объемов для целей составления сметы на основании имеющихся чертежей, спецификаций, обмеров и технического задания.
При этом важно:
- указать источник каждого объема;
- сохранить расчеты;
- отметить спорные места;
- не принимать проектные решения самостоятельно;
- согласовать недостающие данные с заказчиком, проектировщиком или ГИПом.
Главное — не подменять проектные решения догадками. Если данных недостаточно, лучше задать вопрос до составления сметы, чем потом переделывать расчет.
Что делать, если ВОР есть, но вызывает сомнения
ВОР может быть полезной, но она не всегда безошибочна.
Сомнения должны возникнуть, если:
- объемы явно не совпадают с чертежами;
- единицы измерения выглядят странно;
- часть работ отсутствует;
- в ведомости есть позиции, которых нет в проекте;
- названия работ слишком общие;
- проект изменился, а ВОР осталась прежней;
- разные разделы противоречат друг другу.
В такой ситуации не стоит исправлять ведомость «на глаз». Лучше оформить вопросы в виде таблицы.
Такой подход помогает вести диалог с проектировщиком или заказчиком предметно, а не на уровне «у нас не сходится».
Как должен выглядеть расчет объемов
Хороший расчет объемов должен быть проверяемым. Через неделю, месяц или после замечаний должно быть понятно, откуда взялась цифра.
АР-5 — это условное обозначение листа проектной документации.
Расшифровка:
- АР — раздел проекта «Архитектурные решения»;
- 5 — номер листа в этом разделе.
То есть фраза «по листу АР-5» означает: данные взяты с пятого листа раздела «Архитектурные решения».
В реальном проекте обозначение может выглядеть по-разному:
- АР-5
- АР.5
- АР-05
- Лист 5 раздела АР
- АР.СО-3, если внутри раздела есть дополнительные шифры или подразделы.
В расчете желательно указывать:
- вид работ;
- источник данных;
- лист проекта;
- формулу;
- исходные размеры;
- единицу измерения;
- итоговый объем;
- примечания по спорным местам.
Такой расчет проще проверить, защитить и передать другому специалисту.
Частые ошибки начинающих сметчиков при подсчете объемов
Слепо доверять ВОР
ВОР — важный документ, но не гарантия правильного объема. Сметчик должен понимать, как проверить данные по проекту.
Считать по одному чертежу
Иногда нужная информация находится не на плане, а в разрезе, спецификации, узле или ведомости отделки. Если смотреть только один лист, легко пропустить часть работ.
Не смотреть общие и технические части сборников
Объем может быть правильно посчитан по геометрии, но неверно применен для сметы. Правила исчисления объемов нужно проверять в соответствующем сборнике.
Путать единицы измерения
Например, взять объем в м², а расценку применить в м³, или забыть пересчитать метры в 100 метров. Такие ошибки сильно искажают стоимость.
Измерять по PDF без проверки масштаба
Инструмент измерения в PDF удобен, но не всегда надежен. Если масштаб нарушен, все расчеты будут ошибочными.
Не учитывать проемы, откосы и исключения
При расчете отделочных работ, кладки, облицовки и других видов работ важно понимать, какие площади включаются, какие вычитаются и какие элементы учитываются отдельно.
Дважды учитывать одну и ту же работу
Это часто происходит, когда один и тот же объем попадает и из ВОР, и из спецификации, или когда часть операции уже учтена составом расценки.
Работать по старой версии проекта
Если проект обновился, старые расчеты могут стать неверными. Поэтому перед подсчетом нужно проверять актуальность исходных файлов.
Не сохранять расчет
Объем должен быть объяснимым. Если никто не может понять, откуда взялась цифра, расчет нельзя считать надежным.
Чек-лист перед передачей объемов в смету
Перед тем как переносить объемы в локальную смету, проверьте:
- используется актуальная версия проекта;
- просмотрены все нужные разделы документации;
- ВОР сверена с чертежами;
- единицы измерения совпадают с логикой выбранных расценок;
- проверены общие и технические части соответствующих сборников;
- учтен состав работ по расценке;
- спорные объемы вынесены на уточнение;
- расчет можно объяснить по листам проекта;
- исключены дубли и пропуски;
- данные из спецификаций и чертежей не противоречат друг другу;
- итоговые объемы проверены здравым смыслом;
- расчет сохранен в понятном виде.
Почему этому стоит учиться отдельно
Навык чтения проектов не появляется автоматически после изучения сметной программы. Программа помогает оформить расчет, но не объясняет, где искать объемы, как читать чертеж, как проверить ВОР и как понять, что данные противоречат друг другу.
Сметчик должен уметь работать с проектной документацией: читать планы и разрезы, понимать условные обозначения, находить спецификации, проверять ведомости, видеть расхождения и задавать правильные вопросы.
Именно поэтому чтение проектов — один из базовых навыков для начинающих сметчиков. Без него специалист зависит от чужих ведомостей и не всегда может проверить, насколько исходные данные подходят для сметы.
На курсе «Чтение проектов» слушатели разбирают проектную документацию как исходные данные для составления смет, учатся определять объемы работ, работать с чертежами, ведомостями, PDF- и DWG-файлами, а также составлять ведомости объемов и дефектовки. Такой курс особенно полезен тем, кто уже начал изучать сметное дело, но пока неуверенно чувствует себя при работе с проектом.
Заключение
Подсчет объемов — это не механическая арифметика. Это умение читать проект, понимать строительную логику и связывать чертежи, ВОР, спецификации, правила подсчета и будущую смету в одну систему.
Начинающему сметчику важно научиться не просто брать готовые цифры, а проверять их: откуда взялся объем, по какому листу он посчитан, какая единица измерения применяется, какие правила сборника нужно учитывать и можно ли обосновать результат.
Чем лучше сметчик понимает проектную документацию, тем меньше ошибок в смете, меньше спорных вопросов с заказчиком и выше профессиональная уверенность в работе.
